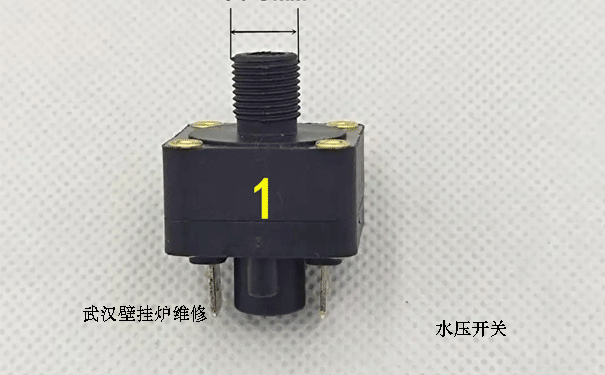

二線水壓開關：內部就是一個開關，兩個觸電點，當壓力大于0.5bar時，壓力開關就閉合，兩個端子就導通了，導致信號傳給主板，采暖系統壓力正常，可以正常啟動工作，進入下一步程序。

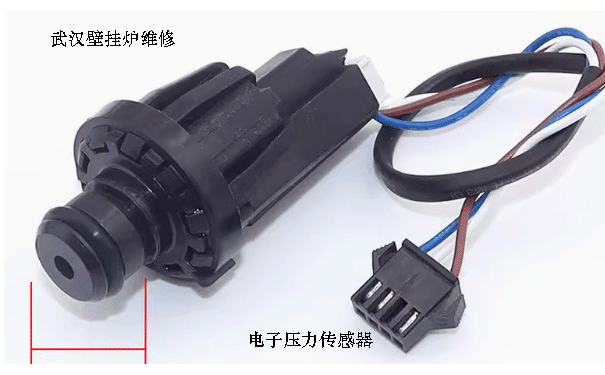

三線水壓開關：也叫電子壓力傳感器，這種帶有電子壓力傳感器壁掛爐，一般減少了物理的壓力表，就是通過水壓傳感器，感知水的壓力，然后把壓力信號傳給主板，主板控制系統的運行。三線水壓開關，內部有一個小的集成電路，和一個霍爾傳感器，叫線性霍爾傳感器，就是當磁鐵靠近它的距離不同時，它的輸出電壓也不同，磁鐵離得霍爾傳感器越近，輸出電壓就越高。當采暖系統壓力越大，水壓開關內部的小磁鐵就離霍爾傳感器越近，根據磁鐵遠近距離的不同,霍爾輸出的電壓就不同了，從而我們主板檢測的信號電壓，主板通過信號電壓顯示水壓。





    三根線作用分別為輸入電壓、地線、輸出電壓。
